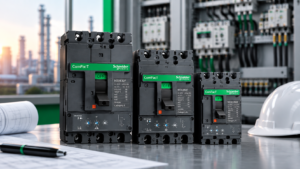

کلید اتوماتیک اشنایدر چیست؟

کلید اتوماتیک اشنایدر یک وسیله حفاظتی و قطع‌و‌وصل مدار است که در بسیاری از کاربردهای فشار ضعیف برای حفاظت در برابر اضافه‌جریان استفاده می‌شود.

در خانواده MCCBهای اشنایدر، حفاظت مدار می‌تواند شامل مواردی مانند:

• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه
• حفاظت اتصال زمین در برخی پیکربندی‌ها
• قطع و وصل مدار
• هماهنگی حفاظتی با سایر تجهیزات

باشد.

MCCB مخفف Molded Case Circuit Breaker به معنای کلید اتوماتیک با محفظه قالبی است. در بازار ایران اصطلاحاتی مانند «کلید اتوماتیک»، «کلید اتوماتیک کامپکت» و «کلید کامپکت» نیز برای این گروه از تجهیزات رایج هستند.

یکی از ویژگی‌های مهم کلیدهای اتوماتیک در مقایسه با تجهیزات حفاظتی ساده‌تر، امکان استفاده در جریان‌ها و قدرت‌های قطع بالاتر و، بسته به مدل و واحد حفاظتی، دسترسی به تنظیمات حفاظتی پیشرفته‌تر است.

کلید اتوماتیک اشنایدر چگونه کار می‌کند؟

وظیفه اصلی کلید اتوماتیک، تشخیص شرایط غیرعادی جریان و قطع مدار در شرایطی است که ادامه عبور جریان می‌تواند به شبکه یا تجهیزات آسیب برساند.

برای درک بهتر عملکرد آن، دو وضعیت اصلی را در نظر بگیرید.

1. حفاظت در برابر اضافه‌بار

اضافه‌بار زمانی اتفاق می‌افتد که جریان عبوری از مدار برای مدتی از محدوده تعیین‌شده بیشتر شود.

برای مثال اگر یک کابل یا تجهیز برای جریان مشخصی طراحی شده باشد اما به دلیل افزایش بار، جریان بالاتری از آن عبور کند، دمای کابل افزایش پیدا می‌کند.

در چنین شرایطی حفاظت اضافه‌بار کلید وارد عمل شده و با توجه به مشخصات حفاظتی آن، مدار را قطع می‌کند.

2. حفاظت در برابر اتصال کوتاه

اتصال کوتاه شرایط بسیار شدیدتری ایجاد می‌کند و ممکن است جریان مدار در مدت بسیار کوتاهی به مقدار بالایی برسد.

کلید اتوماتیک باید بتواند جریان خطا را تشخیص داده و مدار را با سرعت مناسب قطع کند. به همین دلیل یکی از پارامترهای بسیار مهم هنگام انتخاب کلید اتوماتیک، قدرت قطع آن است.

انتخاب قدرت قطع نامناسب صرفاً یک مسئله اقتصادی نیست؛ کلید باید با سطح اتصال کوتاه احتمالی محل نصب هماهنگ باشد.

اجزای اصلی کلید اتوماتیک اشنایدر

ساختار دقیق کلید به سری و مدل آن بستگی دارد، اما یک MCCB معمولاً از چند بخش اصلی تشکیل می‌شود.

بدنه یا قاب کلید

اجزای اصلی کلید داخل یک محفظه عایق و مقاوم قرار می‌گیرند. این ساختار فشرده یکی از دلایل استفاده از اصطلاح Molded Case برای این تجهیزات است.

کنتاکت‌ها

کنتاکت‌ها مسیر عبور جریان را تشکیل می‌دهند. در زمان وصل بودن کلید جریان از آنها عبور می‌کند و هنگام عملکرد حفاظتی، کنتاکت‌ها از یکدیگر جدا می‌شوند.

مکانیزم قطع و وصل

این مکانیزم امکان باز و بسته شدن کلید و قطع سریع مدار هنگام عملکرد حفاظت را فراهم می‌کند.

واحد تریپ یا Trip Unit

یکی از مهم‌ترین قسمت‌های کلید اتوماتیک، واحد حفاظتی یا Trip Unit است.

در کلیدهای اشنایدر، بسته به خانواده محصول، می‌توان با واحدهای حرارتی-مغناطیسی یا واحدهای الکترونیکی مانند برخی مدل‌های MicroLogic روبه‌رو شد.

واحد تریپ وضعیت جریان را بررسی کرده و در صورت رسیدن شرایط به آستانه‌های حفاظتی، فرمان قطع کلید را صادر می‌کند.

کلید اتوماتیک حرارتی مغناطیسی اشنایدر چیست؟

در کلیدهای حرارتی-مغناطیسی، دو عملکرد اصلی برای حفاظت اضافه‌جریان در نظر گرفته می‌شود.

بخش حرارتی عمدتاً برای حفاظت در برابر اضافه‌بار کاربرد دارد، در حالی که بخش مغناطیسی برای واکنش به جریان‌های بالای ناشی از اتصال کوتاه استفاده می‌شود.

این ساختار در بسیاری از مدارهایی که به حفاظت متعارف نیاز دارند، راهکاری ساده و کاربردی محسوب می‌شود.

کلید اتوماتیک الکترونیکی اشنایدر چیست؟

در مدل‌های پیشرفته‌تر می‌توان از Trip Unit الکترونیکی استفاده کرد.

برای مثال خانواده ComPacT NSX با واحدهای حفاظتی MicroLogic عرضه می‌شود. بسته به مدل انتخاب‌شده، امکانات حفاظتی، اندازه‌گیری و ارتباطی متفاوتی در دسترس قرار می‌گیرد.

استفاده از کلیدهای الکترونیکی در پروژه‌هایی که به تنظیم دقیق‌تر حفاظت، هماهنگی بهتر بین تجهیزات یا قابلیت‌های پایش نیاز دارند اهمیت بیشتری پیدا می‌کند.

بنابراین نمی‌توان صرفاً بر اساس آمپراژ گفت کلید حرارتی-مغناطیسی یا الکترونیکی گزینه مناسب‌تری است؛ طراحی شبکه و نیاز حفاظتی پروژه باید بررسی شود.

انواع کلید اتوماتیک اشنایدر

اشنایدر الکتریک خانواده‌های مختلفی از MCCB را برای شبکه‌های فشار ضعیف عرضه می‌کند. سه نام مهمی که هنگام بررسی این تجهیزات مشاهده خواهید کرد عبارت‌اند از:

کلید اتوماتیک ComPacT NSXm

ComPacT NSXm یکی از خانواده‌های جمع‌وجور MCCB اشنایدر است.

این سری برای حفاظت خطوط تا 160 آمپر ارائه شده و برای پروژه‌هایی که فضای تابلو و ابعاد تجهیزات اهمیت دارد می‌تواند مورد توجه قرار گیرد.

کلید اتوماتیک ComPacT NSX

ComPacT NSX از شناخته‌شده‌ترین خانواده‌های کلید اتوماتیک اشنایدر است.

نسل جدید این خانواده برای حفاظت خطوط تا 630 آمپر طراحی شده است و در کاربردهای مختلف توزیع برق، حفاظت تجهیزات و برخی کاربردهای تخصصی مورد استفاده قرار می‌گیرد.

وجود گزینه‌های مختلف Trip Unit باعث شده بتوان پیکربندی کلید را متناسب با نیاز پروژه انتخاب کرد.

کلید اتوماتیک ComPacT NS

برای جریان‌های بالاتر نیز خانواده ComPacT NS در سبد محصولات اشنایدر قرار دارد. طبق اطلاعات رسمی اشنایدر، خانواده MCCBهای ComPacT در مجموع می‌تواند کاربردهایی تا محدوده 3200 آمپر را پوشش دهد.

بنابراین هنگام خرید نباید تمام محصولات تحت عنوان عمومی «کلید اتوماتیک اشنایدر» یکسان در نظر گرفته شوند.

تفاوت کلید اتوماتیک اشنایدر با کلید مینیاتوری چیست؟

یکی از سوالات متداول خریداران، تفاوت MCCB با MCB است.

MCB مخفف Miniature Circuit Breaker و MCCB مخفف Molded Case Circuit Breaker است.

کلیدهای مینیاتوری عموماً برای مدارهای با جریان و الزامات حفاظتی پایین‌تر استفاده می‌شوند، در حالی که MCCBها برای محدوده‌های گسترده‌تر جریان، قدرت قطع بالاتر و کاربردهای صنعتی و توزیع قدرت مناسب هستند.

علاوه بر این، در بسیاری از کلیدهای اتوماتیک امکان انتخاب یا تنظیم پارامترهای حفاظتی بیشتری وجود دارد.

در نتیجه انتخاب میان MCB و MCCB باید براساس طراحی شبکه انجام شود و نمی‌توان یکی را در تمام شرایط جایگزین دیگری دانست.

تفاوت کلید اتوماتیک ثابت و قابل تنظیم اشنایدر

یکی از نکاتی که هنگام خرید کلید اتوماتیک باید بررسی شود، نوع حفاظت و محدوده تنظیمات آن است.

در برخی تجهیزات، مقادیر حفاظتی ثابت یا دارای تنظیمات محدود هستند. در مدل‌های دیگر، امکان تنظیم پارامترهای حفاظتی متناسب با طراحی مدار فراهم می‌شود.

این قابلیت در پروژه‌های صنعتی اهمیت زیادی دارد، زیرا مهندس طراح می‌تواند حفاظت را متناسب با مشخصات کابل، بار و تجهیزات بالادست و پایین‌دست تنظیم کند.

کلید اتوماتیک سه پل و چهار پل اشنایدر

کلیدهای اتوماتیک بسته به ساختار شبکه در تعداد پل‌های مختلف عرضه می‌شوند.

کلید اتوماتیک سه پل

کلید سه پل معمولاً در شبکه‌های سه‌فاز و متناسب با طراحی سیستم مورد استفاده قرار می‌گیرد.

کلید اتوماتیک چهار پل

در کلید چهار پل علاوه بر سه فاز، پل چهارم نیز برای هادی نول در نظر گرفته می‌شود. نحوه حفاظت و قطع نول باید بر اساس طراحی شبکه و الزامات پروژه تعیین شود.

به همین دلیل انتخاب 3P یا 4P صرفاً براساس قیمت انجام نمی‌شود و نوع شبکه باید مشخص باشد.

قدرت قطع کلید اتوماتیک اشنایدر چیست؟

یکی از مهم‌ترین مشخصات فنی در انتخاب MCCB، قدرت قطع اتصال کوتاه است.

به زبان ساده، قدرت قطع نشان می‌دهد کلید برای قطع چه سطحی از جریان اتصال کوتاه طراحی شده است.

در دیتاشیت‌ها با پارامترهایی مانند Icu و Ics مواجه می‌شوید.

Icu بیانگر Rated Ultimate Short-Circuit Breaking Capacity و Ics بیانگر Rated Service Short-Circuit Breaking Capacity است.

مقدار مناسب باید بر اساس ولتاژ شبکه، جریان اتصال کوتاه محاسبه‌شده در محل نصب و الزامات طراحی انتخاب شود.

بنابراین انتخاب کلید فقط بر اساس عدد آمپر روی بدنه اشتباه است.

جریان نامی کلید اتوماتیک چیست؟

جریان نامی یکی از اولین مشخصاتی است که هنگام انتخاب کلید بررسی می‌شود.

اما یک اشتباه رایج این است که خریدار فقط می‌گوید:

«یک کلید اتوماتیک 250 آمپر اشنایدر می‌خواهم.»

این اطلاعات برای انتخاب دقیق همیشه کافی نیست.

علاوه بر جریان، ممکن است لازم باشد موارد زیر مشخص شوند:

• ولتاژ شبکه
• تعداد پل
• قدرت قطع مورد نیاز
• نوع Trip Unit
• تنظیمات حفاظتی
• نوع بار
• شرایط نصب
• تجهیزات جانبی مورد نیاز
• الزامات هماهنگی و Selectivity

بنابراین دو کلید با جریان نامی مشابه لزوماً مشخصات یا کاربرد یکسانی ندارند.

کاربرد کلید اتوماتیک اشنایدر

کلیدهای اتوماتیک اشنایدر در پروژه‌های متنوعی استفاده می‌شوند، از جمله:

• تابلو برق اصلی
• تابلوهای توزیع
• تأسیسات صنعتی
• کارخانه‌ها و خطوط تولید
• ساختمان‌های تجاری و اداری
• مراکز داده
• سیستم‌های زیرساختی
• حفاظت فیدرها
• برخی کاربردهای حفاظت موتور و ژنراتور
• سیستم‌های توزیع فشار ضعیف

نوع کلید برای هر کاربرد باید براساس محاسبات الکتریکی انتخاب شود.

مزایای استفاده از کلید اتوماتیک اشنایدر

یکی از دلایل استفاده گسترده از کلیدهای اتوماتیک اشنایدر، تنوع خانواده محصولات و امکان انتخاب تجهیز متناسب با سطح مختلف پروژه است.

از مهم‌ترین مزایا می‌توان به موارد زیر اشاره کرد:

تنوع محدوده جریان

خانواده‌های مختلف ComPacT امکان انتخاب MCCB برای دامنه گسترده‌ای از جریان‌ها را فراهم می‌کنند.

قدرت قطع متنوع

مدل‌های مختلف با ظرفیت‌های قطع متفاوت ارائه می‌شوند تا بتوان کلید را براساس سطح اتصال کوتاه شبکه انتخاب کرد.

Trip Unitهای مختلف

وجود واحدهای حرارتی-مغناطیسی و الکترونیکی در خانواده‌های مختلف، امکان طراحی حفاظت متناسب با نیاز پروژه را افزایش می‌دهد.

قابلیت استفاده از تجهیزات جانبی

بسته به مدل، تجهیزاتی مانند کنتاکت کمکی، کنتاکت اعلام خطا، رله شنت، رله آندرولتاژ و مکانیزم‌های موتوری می‌توانند برای کنترل و مانیتورینگ کلید مورد استفاده قرار گیرند.

تجهیزات جانبی کلید اتوماتیک اشنایدر

در بسیاری از پروژه‌ها خود MCCB تنها بخشی از سیستم است و تجهیزات جانبی نیز اهمیت دارند.

از جمله متعلقات متداول می‌توان به موارد زیر اشاره کرد:

کنتاکت کمکی: برای اعلام وضعیت باز یا بسته بودن کلید.

کنتاکت خطا: برای ارسال وضعیت عملکرد حفاظتی.

Shunt Trip: برای قطع کلید از طریق فرمان الکتریکی خارجی.

Undervoltage Release: برای عملکرد متناسب با شرایط افت ولتاژ و طراحی سیستم.

Motor Mechanism: در مدل‌های سازگار برای کنترل مکانیزه کلید.

البته سازگاری هر اکسسوری باید با رفرنس دقیق کلید بررسی شود.

راهنمای انتخاب کلید اتوماتیک اشنایدر

برای انتخاب صحیح، بهتر است مشخصات فنی پروژه مرحله‌به‌مرحله بررسی شود.

1. جریان بار را مشخص کنید

ابتدا جریان طراحی مدار و مشخصات بار تعیین شود.

2. سایز کابل را بررسی کنید

کلید باید به‌گونه‌ای انتخاب و تنظیم شود که حفاظت مناسب هادی‌ها نیز تأمین شود.

3. جریان اتصال کوتاه را محاسبه کنید

قدرت قطع کلید باید با سطح خطای احتمالی محل نصب هماهنگ باشد.

4. تعداد پل را تعیین کنید

با توجه به ساختار شبکه، کلید سه پل یا چهار پل انتخاب می‌شود.

5. Trip Unit را انتخاب کنید

مشخص کنید حفاظت حرارتی-مغناطیسی پاسخگوی پروژه است یا به واحد الکترونیکی و قابلیت‌های پیشرفته‌تر نیاز دارید.

6. تجهیزات جانبی را مشخص کنید

در صورت نیاز به قطع از راه دور، اعلام وضعیت یا کنترل موتوری، متعلقات مربوطه باید از ابتدا در انتخاب لحاظ شوند.

7. هماهنگی حفاظتی را بررسی کنید

در تابلوهایی که چند کلید به صورت سری وجود دارند، Selectivity و Coordination تجهیزات اهمیت پیدا می‌کند.

هنگام خرید کلید اتوماتیک اشنایدر به چه نکاتی توجه کنیم؟

اگر قصد خرید کلید اتوماتیک اشنایدر دارید، بهتر است محصول را فقط بر اساس آمپراژ یا قیمت انتخاب نکنید.

پیش از خرید مشخص کنید:

• کلید چند آمپر است؟
• سه پل است یا چهار پل؟
• ولتاژ کاری شبکه چقدر است؟
• قدرت قطع مورد نیاز چقدر است؟
• نوع حفاظت چیست؟
• Trip Unit مورد نیاز کدام است؟
• چه تجهیز جانبی نیاز دارید؟
• رفرنس دقیق محصول چیست؟
• کلید برای چه کاربردی استفاده می‌شود؟

این اطلاعات باعث می‌شوند احتمال انتخاب مدل نامناسب کاهش پیدا کند.

قیمت کلید اتوماتیک اشنایدر به چه عواملی بستگی دارد؟

قیمت کلید اتوماتیک اشنایدر یک عدد ثابت برای تمام مدل‌ها نیست و به مشخصات فنی محصول وابسته است.

از عوامل مؤثر می‌توان به این موارد اشاره کرد:

• سری و خانواده محصول
• جریان نامی
• Frame Size
• تعداد پل
• قدرت قطع
• نوع Trip Unit
• امکانات اندازه‌گیری و حفاظتی
• تجهیزات جانبی
• رفرنس محصول
• شرایط بازار و تأمین کالا

به همین دلیل مقایسه قیمت دو کلید صرفاً با عبارت‌هایی مانند «کلید 250 آمپر» می‌تواند گمراه‌کننده باشد. ابتدا باید رفرنس و مشخصات دقیق هر دو محصول مقایسه شوند.

چگونه کلید اتوماتیک اشنایدر اصل را تشخیص دهیم؟

در تجهیزات حفاظتی، اصالت کالا اهمیت بالایی دارد. استفاده از محصول نامعتبر می‌تواند علاوه بر زیان مالی، عملکرد سیستم حفاظتی را تحت تأثیر قرار دهد.

هنگام خرید بهتر است به مواردی مانند رفرنس دقیق محصول، مشخصات فنی روی تجهیز، بسته‌بندی، کیفیت ظاهری، تطابق اطلاعات با دیتاشیت رسمی و اعتبار فروشنده توجه شود.

در محصولات تخصصی بهتر است رفرنس محصول پیش از سفارش با کاتالوگ رسمی سازنده تطبیق داده شود.

کلید اتوماتیک اشنایدر برای چه پروژه‌ای مناسب است؟

پاسخ این سؤال وابسته به طراحی شبکه است.

برای مثال یک تابلو توزیع کوچک، یک کارخانه صنعتی، یک موتور، یک ژنراتور و یک تابلو اصلی ساختمان الزاماً به کلید یکسانی نیاز ندارند.

حتی اگر جریان نامی دو مدار برابر باشد، سطح اتصال کوتاه، نوع بار، نیاز به Selectivity و شرایط بهره‌برداری ممکن است متفاوت باشد.

بنابراین انتخاب کلید اتوماتیک باید نتیجه بررسی مجموعه‌ای از مشخصات باشد، نه فقط انتخاب یک آمپراژ.

سوالات متداول درباره کلید اتوماتیک اشنایدر

کلید اتوماتیک اشنایدر چیست؟

کلید اتوماتیک اشنایدر نوعی تجهیز حفاظتی برای قطع و وصل مدار و حفاظت در برابر اضافه‌جریان‌هایی مانند اضافه‌بار و اتصال کوتاه است. خانواده MCCB اشنایدر در کاربردهای مختلف توزیع برق استفاده می‌شود.

MCCB چیست؟

MCCB مخفف Molded Case Circuit Breaker است و در فارسی معمولاً به آن کلید اتوماتیک کامپکت یا کلید کامپکت گفته می‌شود.

تفاوت کلید اتوماتیک و مینیاتوری چیست؟

کلیدهای MCCB عموماً برای محدوده‌های گسترده‌تر جریان و سطوح بالاتر قدرت قطع استفاده می‌شوند و در بسیاری از مدل‌ها قابلیت‌های حفاظتی و تنظیمی بیشتری نسبت به MCB دارند.

کلید اتوماتیک NSX اشنایدر تا چند آمپر است؟

خانواده جدید ComPacT NSX برای حفاظت خطوط تا 630 آمپر ارائه شده است.

ComPacT NSXm تا چند آمپر است؟

خانواده ComPacT NSXm برای حفاظت خطوط تا 160 آمپر طراحی شده است.

برای خرید کلید اتوماتیک فقط آمپراژ کافی است؟

خیر. جریان نامی تنها یکی از پارامترهاست. تعداد پل، ولتاژ، قدرت قطع، Trip Unit، نوع بار، سطح اتصال کوتاه و تجهیزات جانبی نیز باید بررسی شوند.

کلید اتوماتیک سه پل بهتر است یا چهار پل؟

هیچ‌کدام به صورت مطلق بهتر نیستند. انتخاب آنها به ساختار شبکه، وضعیت نول و طراحی سیستم حفاظتی بستگی دارد.

جمع‌بندی

کلید اتوماتیک اشنایدر یکی از تجهیزات مهم حفاظت و کنترل در شبکه‌های توزیع فشار ضعیف است. این کلیدها با تشخیص شرایطی مانند اضافه‌بار و اتصال کوتاه می‌توانند مدار را قطع کرده و از کابل‌ها و تجهیزات در برابر اضافه‌جریان محافظت کنند.

خانواده‌هایی مانند ComPacT NSXm، ComPacT NSX و ComPacT NS امکان استفاده از MCCBهای اشنایدر در محدوده‌های مختلف جریان و کاربرد را فراهم می‌کنند.

با این حال، هنگام انتخاب یا خرید کلید اتوماتیک اشنایدر نباید تنها به آمپراژ توجه کرد. جریان نامی، تعداد پل، قدرت قطع، نوع Trip Unit، ولتاژ شبکه، سطح اتصال کوتاه و تجهیزات جانبی همگی در انتخاب مدل مناسب مؤثر هستند.
